ECU Pinout HV17.4.1 Bench / Boot / GPT Pinout — Wiring Diagram

Step-by-step bench connection diagram for ECU HV17.4.1 (non-invasive Platform Bench & Boot Mode): T30/T15 power supply, twisted-pair CAN-H/CAN-L, and GPT0/GPT1 signal pinout.

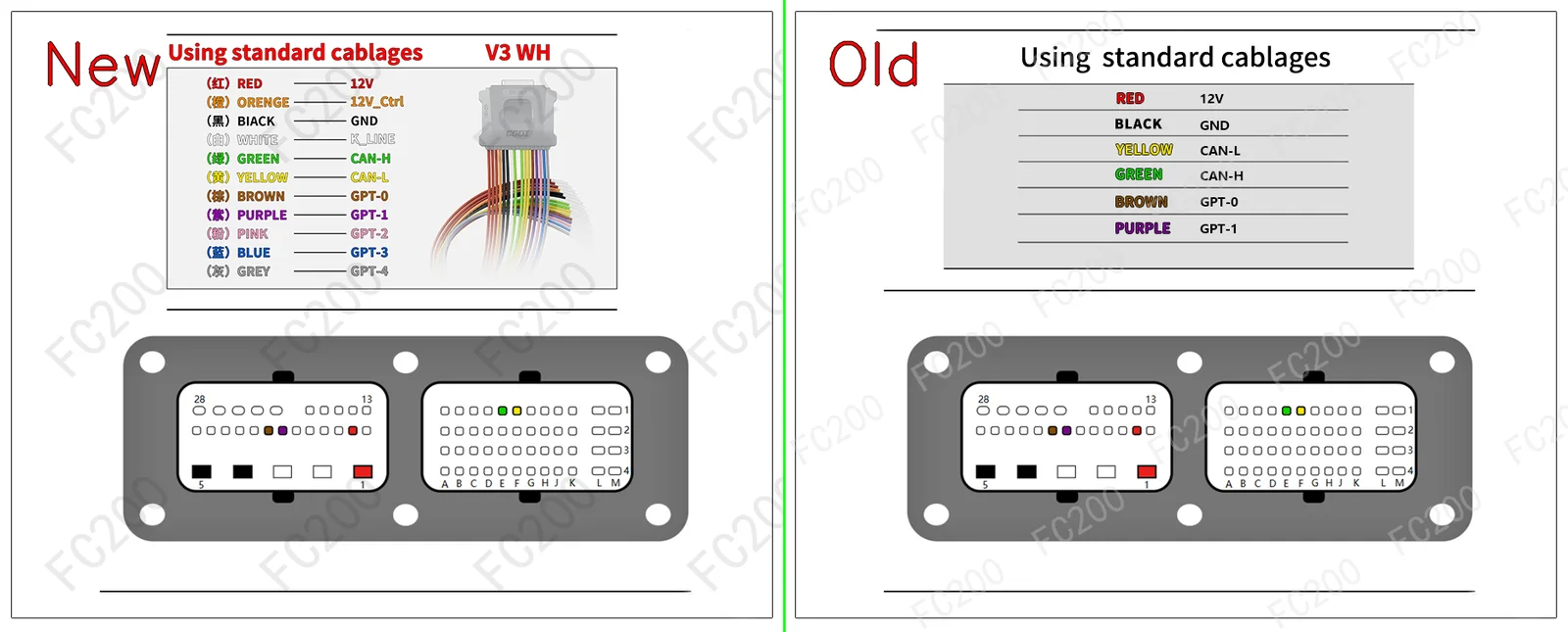

OFFICIAL PINOUT DIAGRAM: BOSCH HV17.4.1.png (Platform / Bench)478,780 bytes
BOSCH HV17.4.1.png
STEP-BY-STEP BENCH CONNECTION PROCEDURE (HOWTO PROTOCOL)BENCH / BOOT
  1. Step 1 (Terminal 30 & Terminal 15 Power): Apply regulated bench power 13.5V — 13.8V to constant battery (T30), switched ignition (T15), and ground (GND) pins according to the harness color code above.
  2. Step 2 (CAN Bus & GPT0 / GPT1 Signals): Connect CAN-H & CAN-L, along with signal leads GPT0 (S1) & GPT1 (S2) to enter bench service mode without opening the ECU housing.
  3. Step 3 (Full PFLASH + DFLASH Backup Read): Before writing any calibration, read and archive a full backup of internal Program Flash (PFLASH) and Data Flash / EEPROM (DFLASH).
VEHICLES EQUIPPED WITH ECU HV17.4.1 (4)VEHICLE COMPATIBILITY
MakeModel & EngineECU & MCUAction
DS DS5(B81) (2000 EHZ 180) BOSCH HV17.4.1 (TC1797) Open Vehicle →
Peugeot 3008Hybrid4 (1997 EHZ 183) BOSCH HV17.4.1 (TC1797) Open Vehicle →
DS All Brand Models (Direct ECU Label Lookup) (Read/Write DFLASH/PFLASH/Ext FLASH, Recover VIN) BOSCH HV17.4.1 (TC1797) Open Vehicle →
Peugeot All Brand Models (Direct ECU Label Lookup) (Read/Write DFLASH/PFLASH/Ext FLASH, Recover VIN) BOSCH HV17.4.1 (TC1797) Open Vehicle →
