ECU TECHNICAL ENCYCLOPEDIA (WIKI LAYER 1) • HOWTO & TECHARTICLE

ECU Pinout MED17.3.5 Bench / Boot / GPT Pinout — Wiring Diagram

Step-by-step bench connection diagram for ECU MED17.3.5 (non-invasive Platform Bench & Boot Mode): T30/T15 power supply, twisted-pair CAN-H/CAN-L, and GPT0/GPT1 signal pinout.

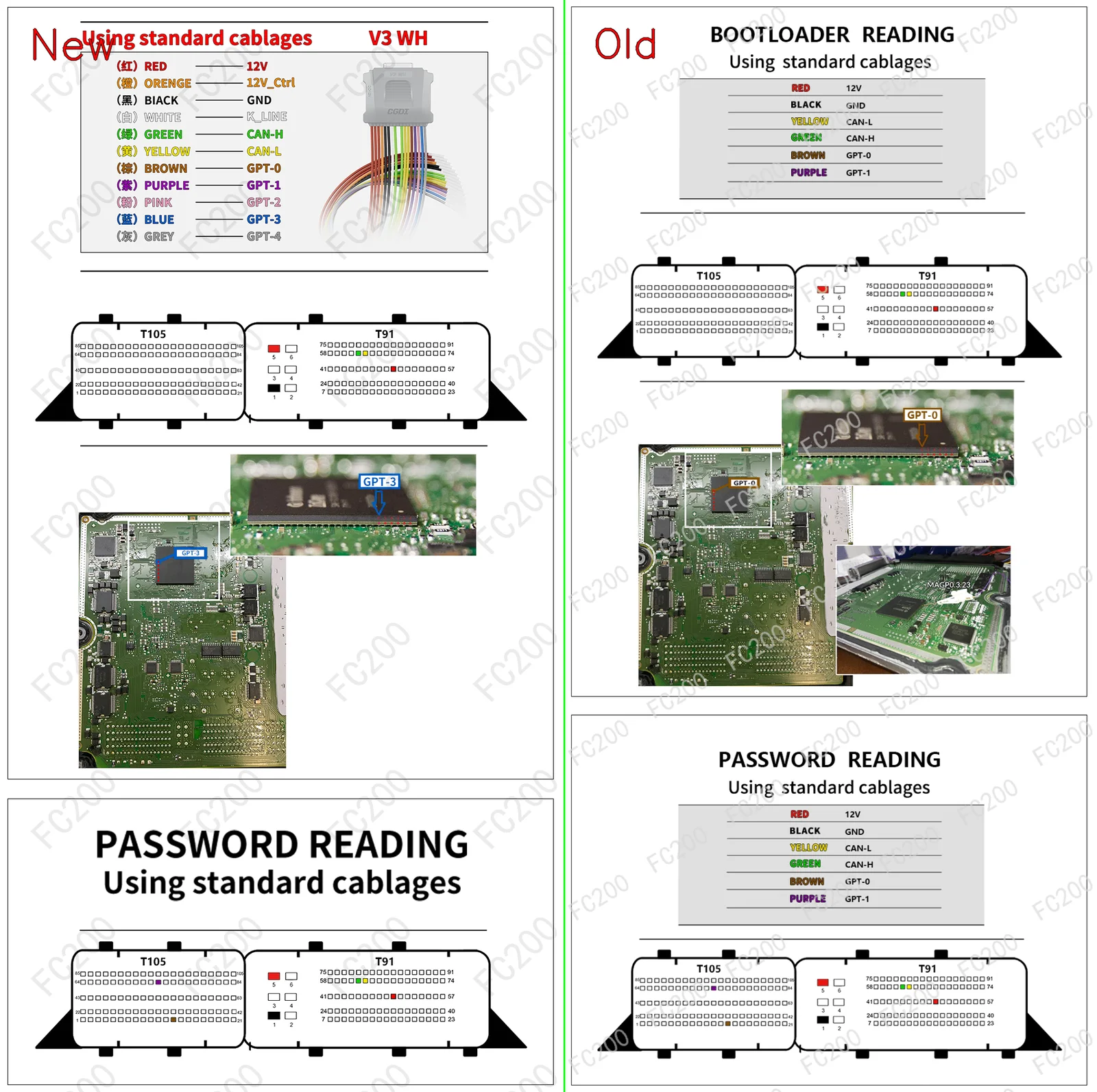

OFFICIAL PINOUT DIAGRAM: BOOT_BOSCH MED17.3.5.png (Boot)2,371,697 bytes
BOOT_BOSCH MED17.3.5.png

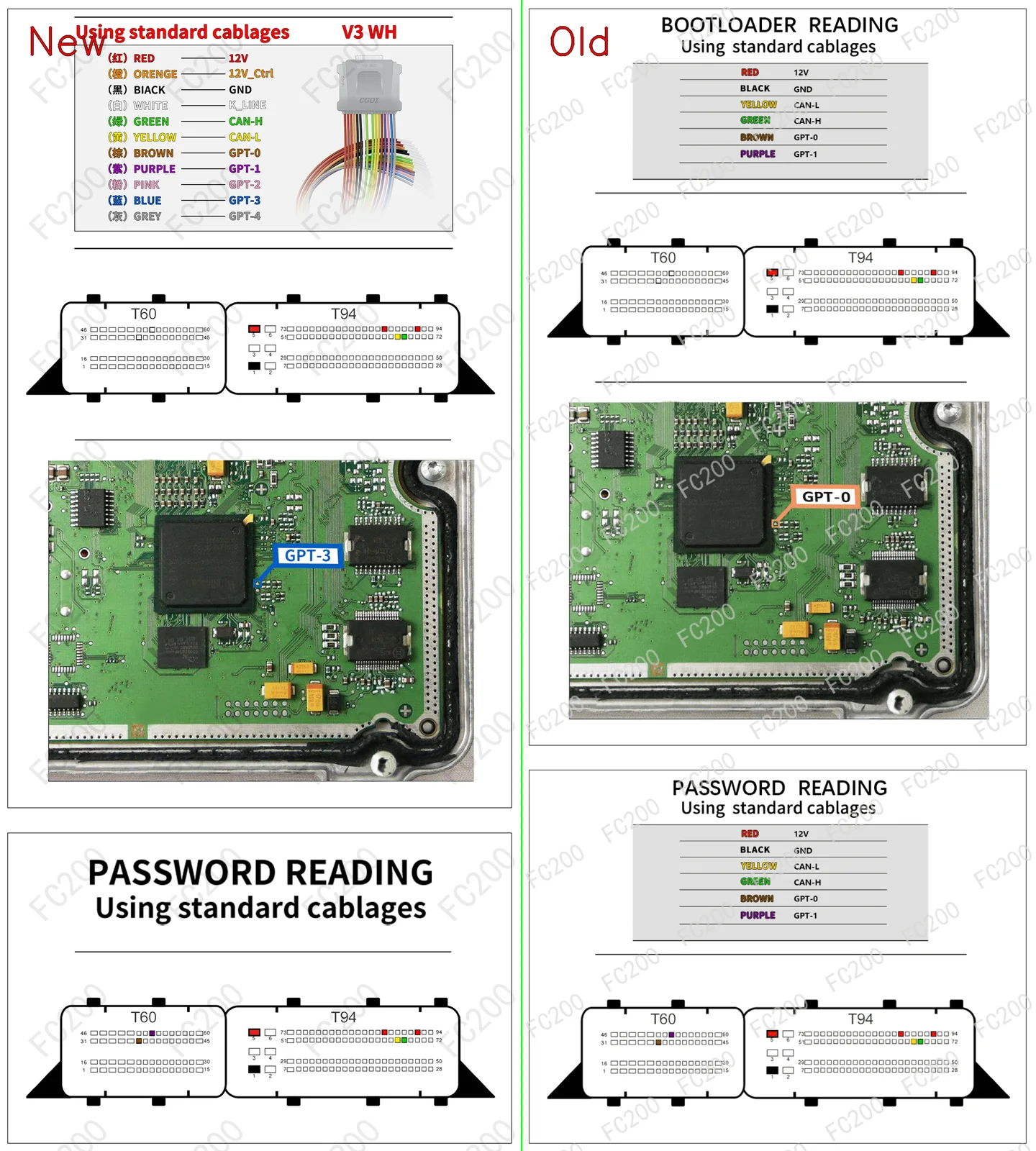

OFFICIAL PINOUT DIAGRAM: BOOT_BOSCH MED17.5.1.png (Boot)3,283,369 bytes
BOOT_BOSCH MED17.5.1.png
OFFICIAL PINOUT DIAGRAM: BOOT_BOSCH MED17.5.2.png (Boot)2,817,379 bytes
BOOT_BOSCH MED17.5.2.png
OFFICIAL PINOUT DIAGRAM: BOOT_BOSCH MED17.5.20.png (Boot)3,266,704 bytes
BOOT_BOSCH MED17.5.20.png
OFFICIAL PINOUT DIAGRAM: BOOT_BOSCH MED17.5.21.png (Boot)2,740,665 bytes
BOOT_BOSCH MED17.5.21.png
OFFICIAL PINOUT DIAGRAM: BOOT_BOSCH MED17.5.25.png (Boot)2,963,021 bytes
BOOT_BOSCH MED17.5.25.png
OFFICIAL PINOUT DIAGRAM: BOOT_BOSCH MED17.5.5.png (Boot)5,247,184 bytes
BOOT_BOSCH MED17.5.5.png
OFFICIAL PINOUT DIAGRAM: BOOT_BOSCH MED17.5.5_.png (Boot)2,865,584 bytes
BOOT_BOSCH MED17.5.5_.png

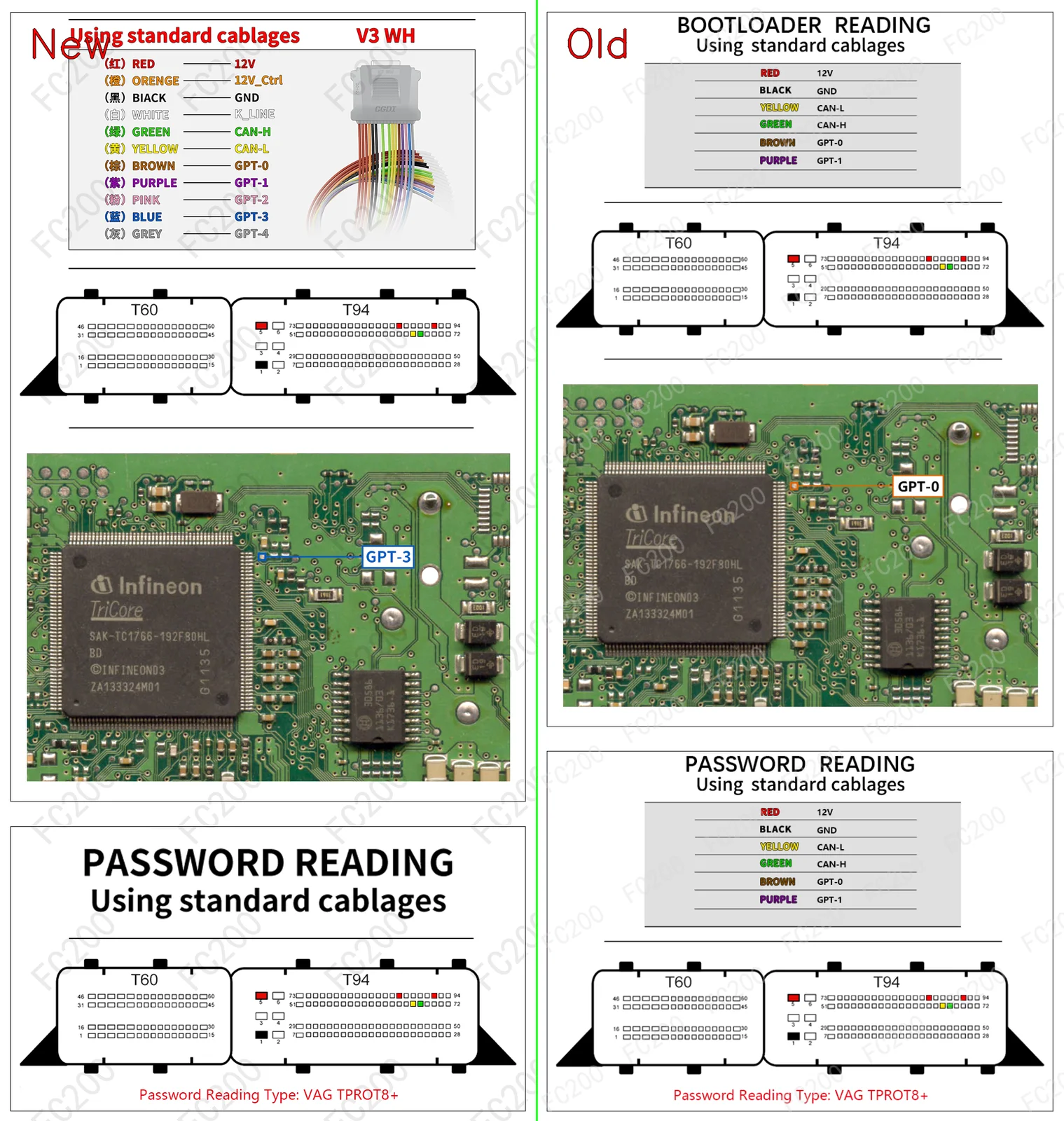

OFFICIAL PINOUT DIAGRAM: BOOT_BOSCH MED17.5.png (Boot)2,985,488 bytes
BOOT_BOSCH MED17.5.png

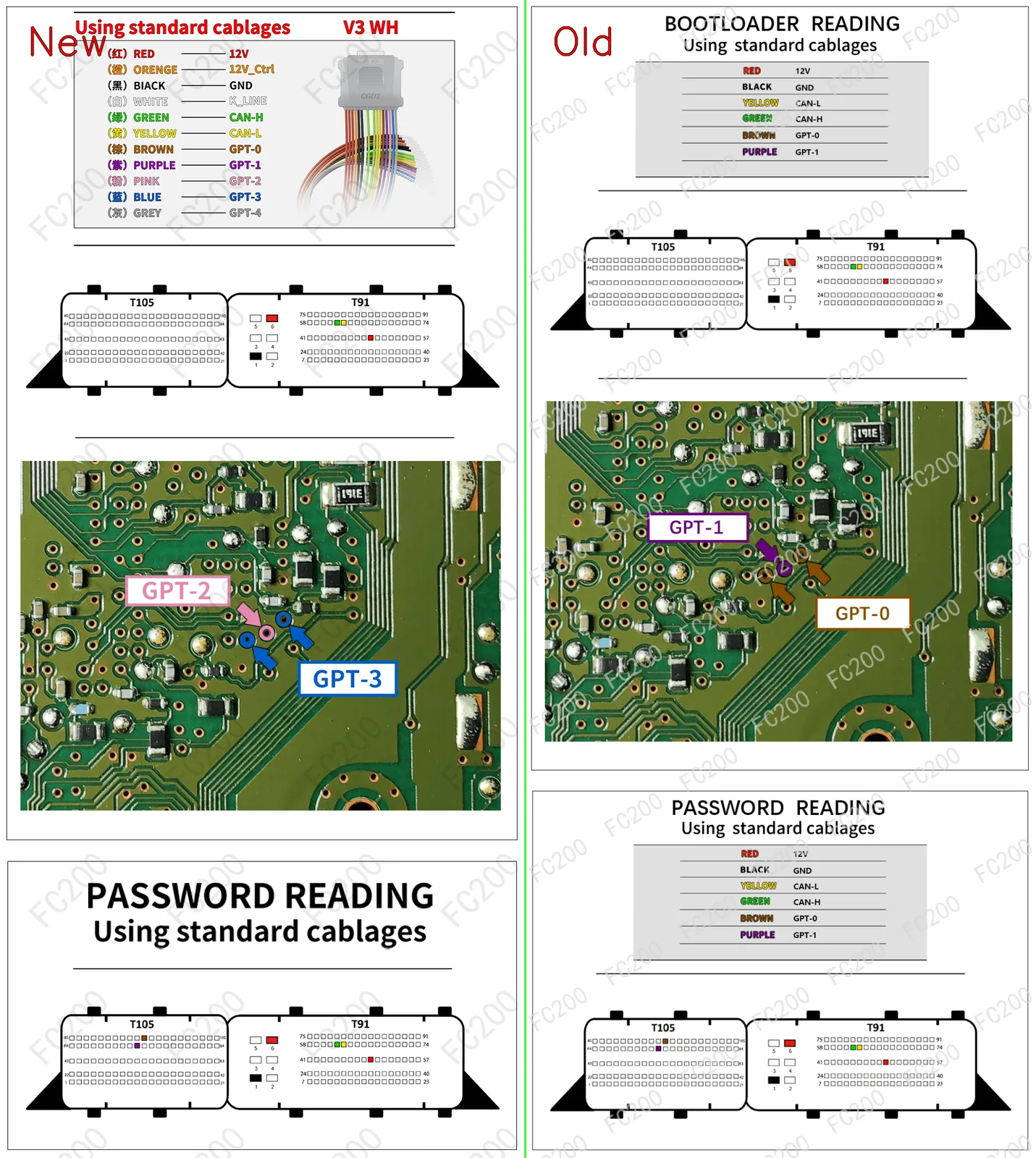

OFFICIAL PINOUT DIAGRAM: BOOT_BOSCH MED17.7.5.png (Boot)3,522,046 bytes
BOOT_BOSCH MED17.7.5.png

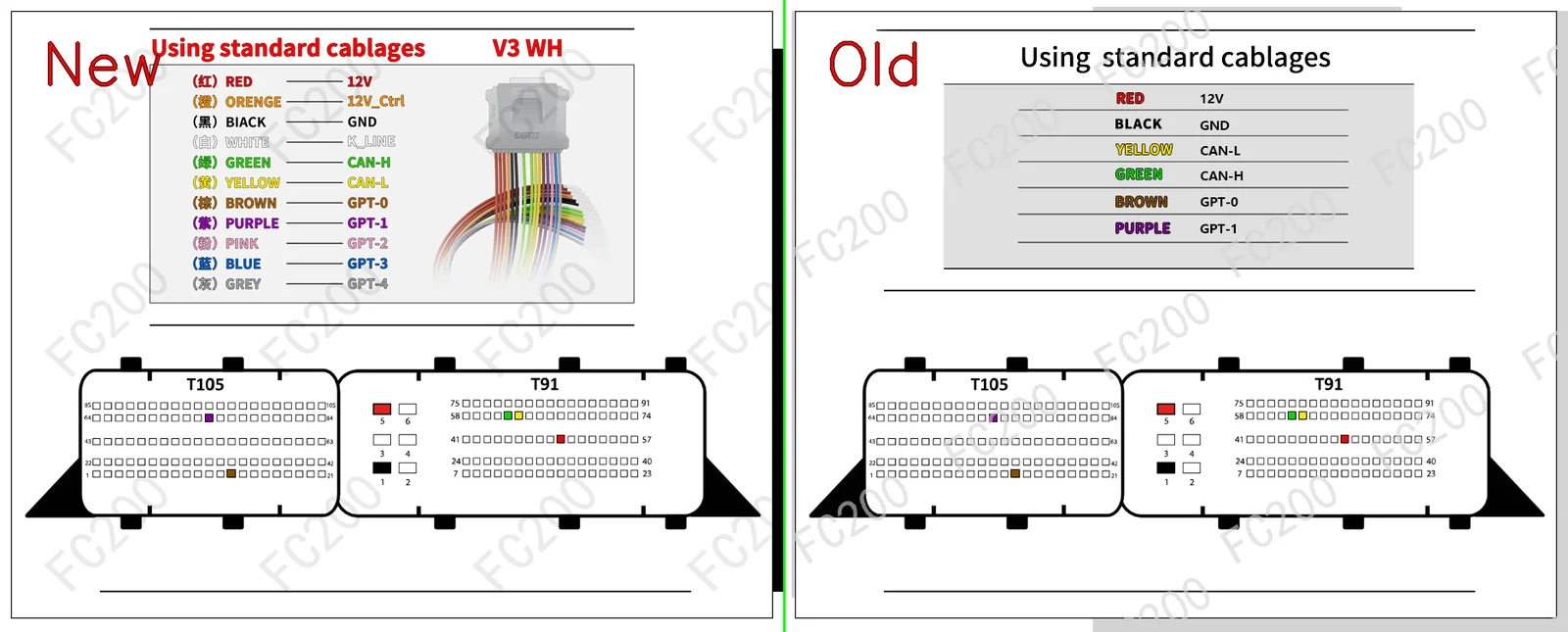

OFFICIAL PINOUT DIAGRAM: BOSCH MED17.3.5.png (Platform / Bench)487,936 bytes
BOSCH MED17.3.5.png

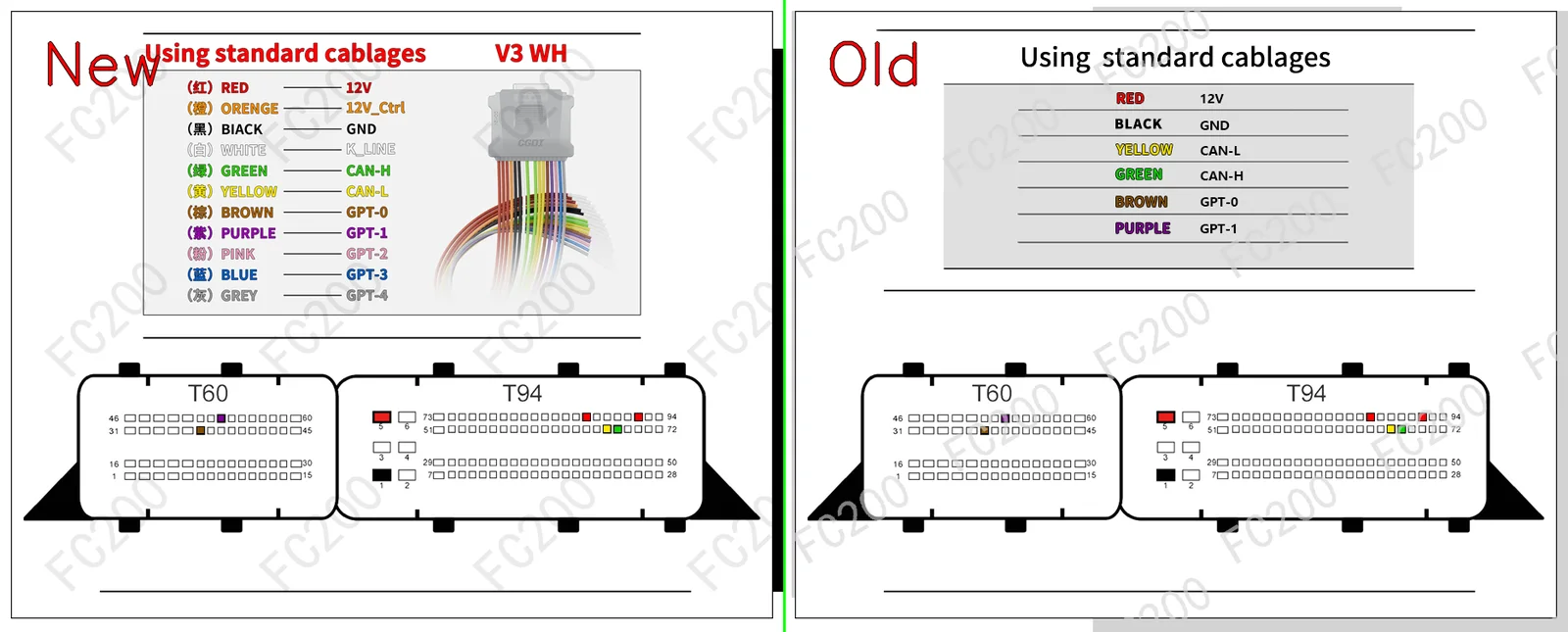

OFFICIAL PINOUT DIAGRAM: BOSCH MED17.5.1.png (Platform / Bench)500,234 bytes
BOSCH MED17.5.1.png
OFFICIAL PINOUT DIAGRAM: BOSCH MED17.5.2.png (Platform / Bench)475,703 bytes
BOSCH MED17.5.2.png
OFFICIAL PINOUT DIAGRAM: BOSCH MED17.5.20.png (Platform / Bench)499,810 bytes
BOSCH MED17.5.20.png
OFFICIAL PINOUT DIAGRAM: BOSCH MED17.5.21.png (Platform / Bench)498,924 bytes
BOSCH MED17.5.21.png
OFFICIAL PINOUT DIAGRAM: BOSCH MED17.5.25.png (Platform / Bench)600,543 bytes
BOSCH MED17.5.25.png
OFFICIAL PINOUT DIAGRAM: BOSCH MED17.5.5.png (Platform / Bench)493,506 bytes
BOSCH MED17.5.5.png
OFFICIAL PINOUT DIAGRAM: BOSCH MED17.5.5_.png (Platform / Bench)494,569 bytes
BOSCH MED17.5.5_.png

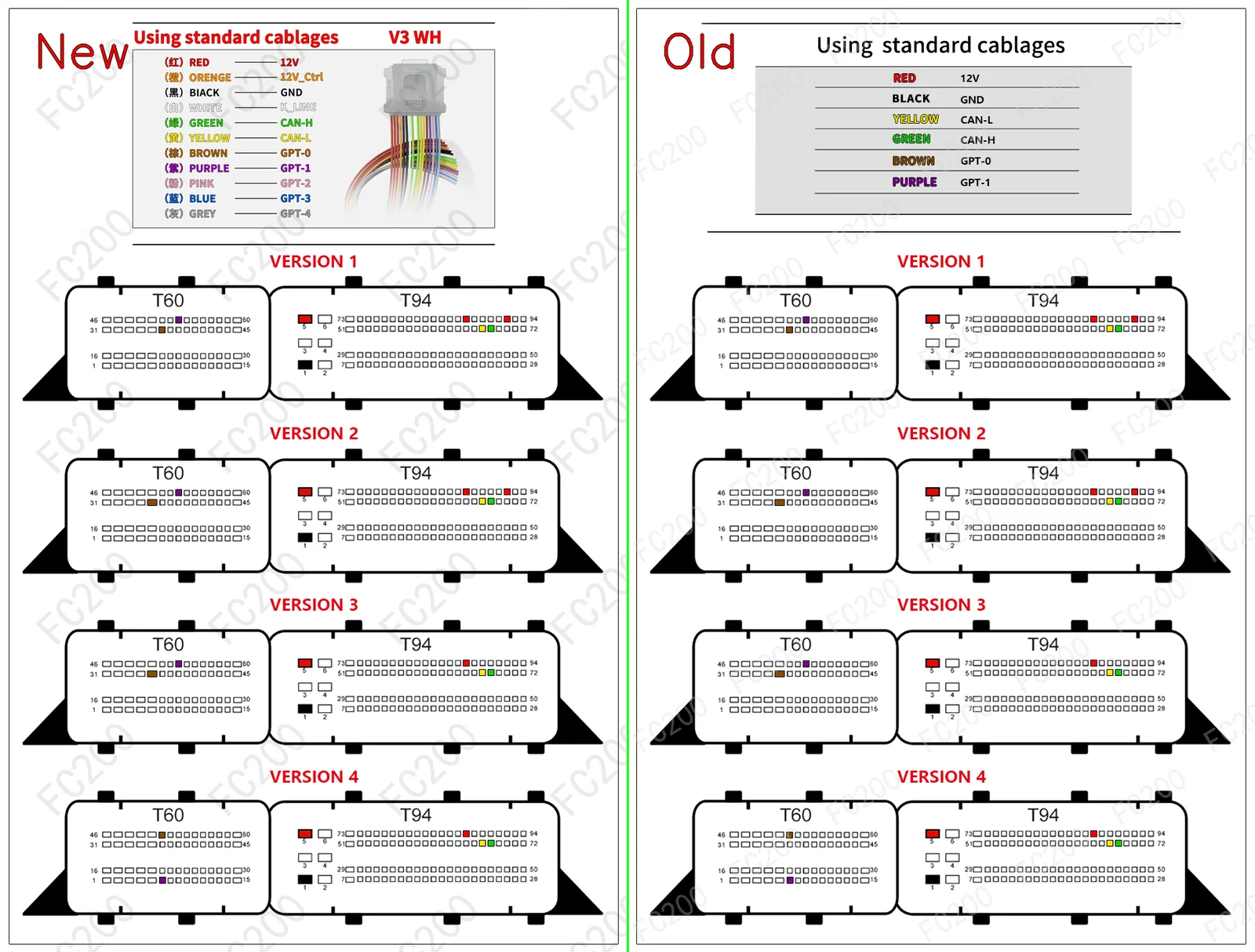

OFFICIAL PINOUT DIAGRAM: BOSCH MED17.5.png (Platform / Bench)1,103,784 bytes
BOSCH MED17.5.png

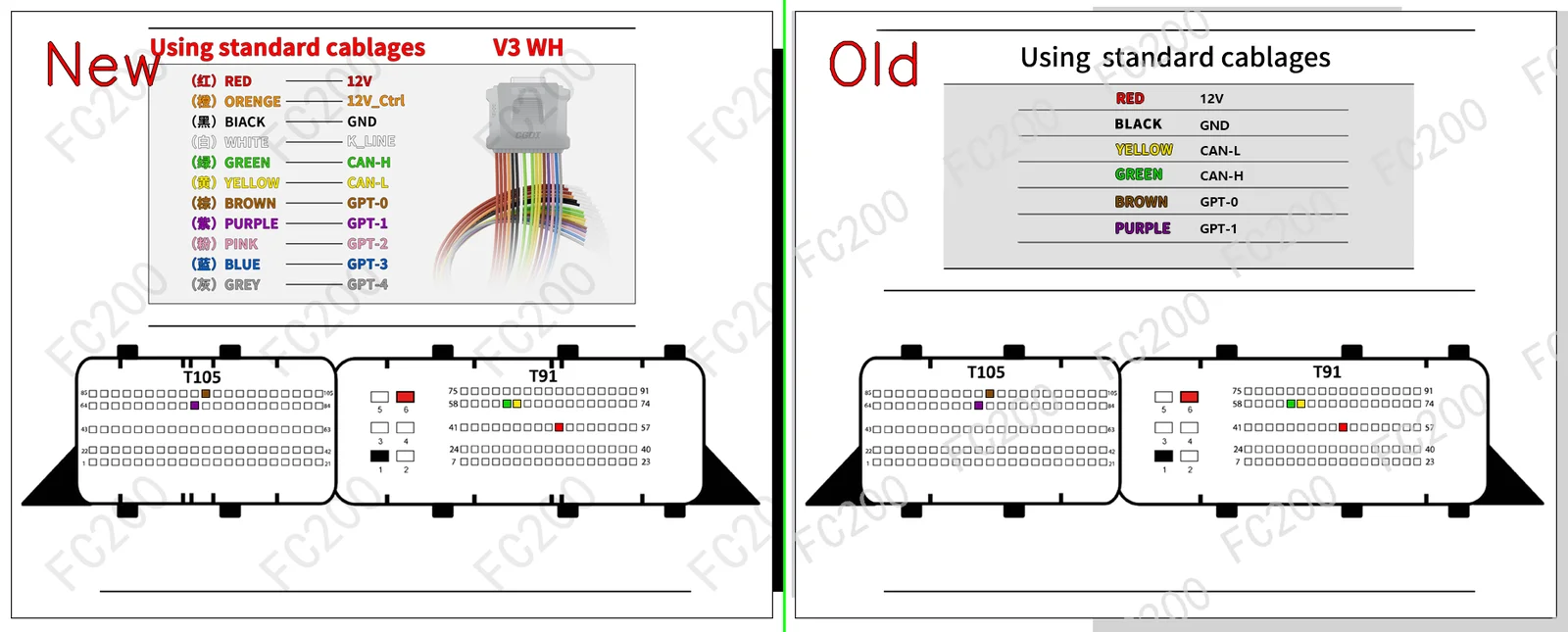

OFFICIAL PINOUT DIAGRAM: BOSCH MED17.7.5.png (Platform / Bench)508,935 bytes
BOSCH MED17.7.5.png
STEP-BY-STEP BENCH CONNECTION PROCEDURE (HOWTO PROTOCOL)BENCH / BOOT
  1. Step 1 (Terminal 30 & Terminal 15 Power): Apply regulated bench power 13.5V — 13.8V to constant battery (T30), switched ignition (T15), and ground (GND) pins according to the harness color code above.
  2. Step 2 (CAN Bus & GPT0 / GPT1 Signals): Connect CAN-H & CAN-L, along with signal leads GPT0 (S1) & GPT1 (S2) to enter bench service mode without opening the ECU housing.
  3. Step 3 (Full PFLASH + DFLASH Backup Read): Before writing any calibration, read and archive a full backup of internal Program Flash (PFLASH) and Data Flash / EEPROM (DFLASH).
